Montagezubehör für Schilder

Einfach anders

Herkömliche Befestigungssysteme verwenden Inbusschrauben zur Arretierung und sind daher umständlichbei der Montage. Wir bieten mit den 3-teiligen Abstandhaltern eine wesentlich einfachere und zeitsparende Lösung.

Einfach Montieren

Mit dem Befestigungssystem können Sie Ihre Schilder bereits die Abstandhalter vormontieren. Das Distanzteil wird dazu einfach auf den Mittelteil aufgeschraubt. Das notwendige Werkzeug?- Ihre Hände!

3 Teile leisten mehr als 2

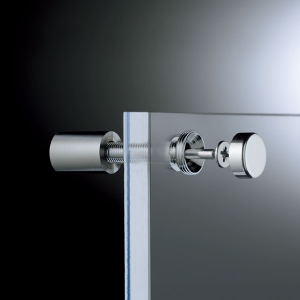

Herkömliche Abstandhalter haben nur 2 Teile. Einen Kopf- und einen Distanzteil. Unsere Abstandhalter bestehen aus 3 Teilen: Kopfteil, Mittelteil und Distanz.

Bereits vor der Wandmontage werden Mittelteil und Distanz am Schild verschraubt. Das vormontierte Schild wird dann einfach an der Wand befestigt. Abschließend werden noch die Kopfteile eingeschraubt-fertig.

1
2
1

für Schildstärken von 1-15mm

2

Edelstahl gebürstet 3 Teilig

1
2
1

flache Abdeckkappe mit Linksgewinde

2

Edelstahl gebürstet

Distanzhalter für Schilder medium steel 302030

Ausführung: Edelstahl

Größe: Medium

Schildstärken: 1-8mm

Kopf: 12mm

Wandabstand 10mm

Bohrloch ø min/max: 10-11mm

Schrauben ø max.: 3,5mm

Distanzhalter für Schilder large steel 303030

Ausführung: Edelstahl

Größe: Large

Schildstärken: 1-15mm

Kopf: 15mm

Wandabstand 15mm

Bohrloch ø min/max: 12-13mm

Schrauben ø max.: 4,5mm

1
2
1

für Schildstärken von 1-20mm

2

Wandabstände von 12-25mm

1
2
1

3 teilige Abstandhalter aus Edelstahl gebürstet

2

runde Kopfabdeckungen

Distanzhalter für Schilder small steel 201030

Ausführung: Edelstahl

Größe: small

Schildstärken: 1-10mm

Kopf: 10mm

Wandabstand 12mm

Bohrloch ø min/max: 6-7mm

Schrauben ø max.: 3,5mm

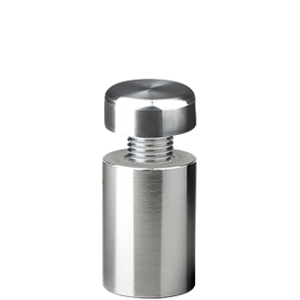

Distanzhalter für Schilder medium steel 202030

Ausführung: Edelstahl

Größe: Medium

Schildstärken: 1-15mm

Kopf: 14mm

Wandabstand 18mm

Bohrloch ø min/max: 7-9,5mm

Schrauben ø max.: 4,5mm

Distanzhalter für Schilder medium steel 203030

Ausführung: Edelstahl

Größe: Large

Schildstärken: 1-20mm

Kopf: 18mm

Wandabstand 25mm

Bohrloch ø min/max: 9,5-11mm

Schrauben ø max.: 6mm

Schraubabdeckungen

1
1

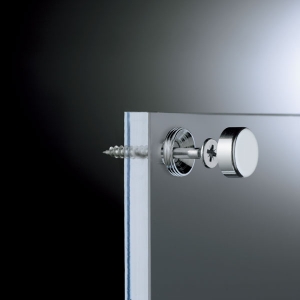

besteht aus einem Gewindering und einer Abdeckkappe (Kopfteil), die den Schraubenkopf „versteckt“.

1
2
1

Gewindering

2

Abdeckkappe

Schraubabdeckung Edelstahl medium 102030

Ausführung: Edelstahl

Größe: medium

Schildstärken: –

Kopf: 14mm

Wandabstand 25mm

Bohrloch ø min/max: 4,5-7,5mm

Schrauben ø max.: 4,5mm

Schraubabdeckung Edelstahl medium 103030

Ausführung: Edelstahl

Größe: large

Schildstärken: –

Kopf: 18mm

Wandabstand:-

Bohrloch ø min/max: 6,5-10mm

Schrauben ø max.: 6mm

Montageanleitung Distanzhalter

Mittelteil + Distanz +

Schild verschrauben = rechter Winkel

zwischen Schild & Distanz

Vormontiertes Schild an die Wand

schrauben

Durch Vormontage bleibt der rechte

Winkel zwischen Mauer & Distanz

Einwandfreie rechtwinklige Montage
